Состав системы
-

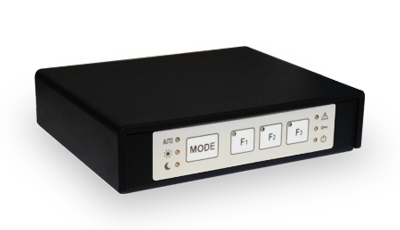

Центральный блок управления IQ24GW
Обеспечивает работу всей системы управления, производит переключение и изменение заданных режимов и регулирует другие параметры отдельных помещений.
Обеспечивает управление и контроль деятельности термостатических головок, локальных блоков управления, датчиков температуры и других беспроводных элементов системы.

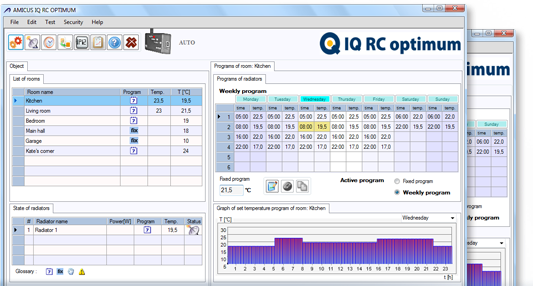

Благодаря двунаправленной беспроводной связи система способна собирать необходимую информацию о текущем состоянии и функционировании всей системы. Система управляется посредством программного обеспечения или через мобильные устройства.
Подключение блока управления к компьютеру осуществляется через сеть Ethernet.
Центральный блок управления содержит также резервный блок часов реального времени для синхронизации всех элементов системы. Если потребуется, возможен мониторинг фактической температуры и других параметров в контролируемых помещениях в онлайн-режиме. Центральный блок оборудован встроенным веб-сервером, который позволяет осуществлять удаленный контроль системы через сеть с помощью ПК, планшета или смартфона.
Для нужд долгосрочного архивирования измеренных температуры и других контролируемых параметров предусмотрено сохранение данных на SD-карте.
 Технические характеристики
Размеры 138 х 110 х 35 мм Электропитание адаптер переменного тока 6В Частота 2.4 ГГц Потребление радио модуля 100 мВт Интерфейс связи USB, локальная сеть Максимальная потребляемая мощность 1,5 Вт -

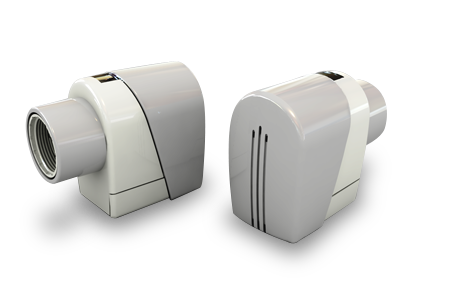

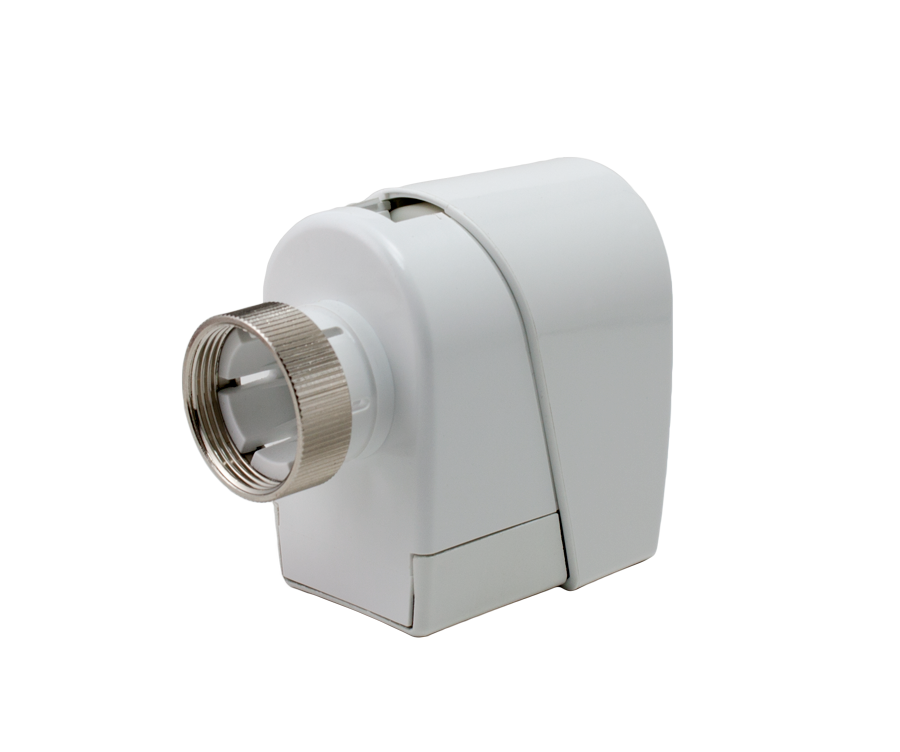

Механизированная термостатическая головка IQ24TH
Беспроводное управление механизированными термостатическими головками является важным элементом регулирования систем водяного отопления.
Основной задачей головки является регулирование температуры помещения. Оно осуществляется путем изменения степени открытия клапана на радиаторе отопления.
Механизированная термостатическая головка может быть запрограммирована на беспроводное управление от центрального блока управления или посредством беспроводного блока управления IQ24RC.
Механизированная термостатическая головка оснащена собственным датчиком температуры, который используется в том случае, если в помещении отсутствует внешний датчик температуры или блок управления.
Корпус головки имеет присоединительную резьбу M30x1,5мм, которую использует большинство производителей клапанов. Благодаря широкому ассортименту переходников, головка может быть установлена и на другие типы клапанов.
Техническое решение механизированной термостатической головки охраняется патентом.
 Технические характеристики
Размеры 47 х 75 х 65 мм Соединительная резьба М30×1,5 мм Тип управления ON-OFF / PID Чувствительность датчика 0.1°C Диапазон регулирования 7—30°C Время автономной работы 4—6 лет (при использовании 2 батарей) Частота 2.4 ГГц Возможность калибровка датчика температуры Да, индивидуально под клапан Калибровка под клапан Да, автоматическая калибровка -

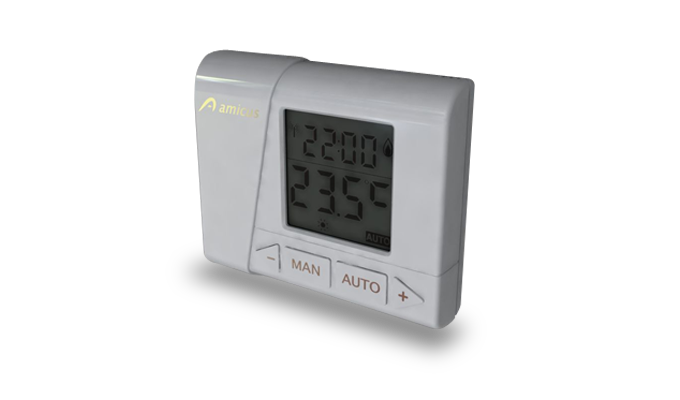

Блок управления IQ24RC
Связь между блоками управления осуществляется по беспроводной схеме.

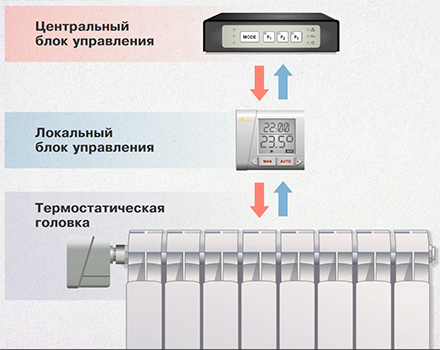

Правильное расположение блока управления обеспечивает измерение температуры в помещении без искажений. На основе результатов измерений температуры датчиком, блок осуществляет управление термостатическими головками, которые воздействуют на клапаны радиаторов. Происходит регулирование температуры в помещении.
Для оптимального регулирования температуры используются сложные алгоритмы.
Блок управления оснащён ЖК-дисплеем, который отображает всю полезную информацию о текущей программе, установленной и реальной температурах в помещении.
Блок управления оснащён клавишами управления, с помощью которых можно в отдельных помещениях изменять температуру, заданную с центрального блока управления, в соответствии с фактической необходимостью.
Администратор системы может ограничить или запретить вмешательство в программу центрального отопления через локальные блоки управления.
Заводские настройки блока управления могут быть изменены и адаптированы к конкретным потребностям заказчика.
В дополнение к функции регулирования, блок также используется для передачи пакетов данных между различными элементами системы.
 Технические характеристики
Размеры 98 × 78 × 22 мм Дисплей LCD (40 × 40 мм) Подсветка, цвет Да / Янтарный Питание Сеть 230В / Батарея (3,6 в) / Адаптер (6 В) Батарея / время работы LiSOCL2 3,6В, типоразмер AA / 2—3 года Частота 2.4 ГГц Максимальная потребляемая мощность 1 Вт -

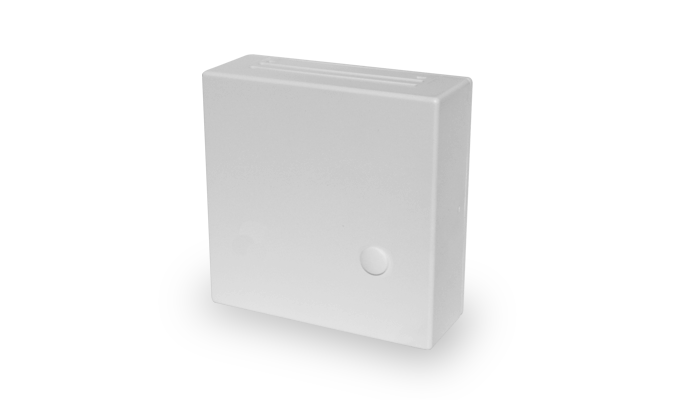

Датчик температуры IQ24TH-2
Датчик температуры измеряет текущую температуру в определенном помещении.
Датчик температуры предназначен для работы в сочетании с беспроводной термостатической головкой или локальным блоком управления.
 Технические характеристики
Размеры 70 × 70 × 25 мм Батарея LiSOCL2 3,6В, типоразмер AA Срок службы батареи 5 лет Диапазон измерения температуры от –40 до +85°C Мощность радиомодуля 1 мВт Точность измерения температуры ± 0,1°С (после калибровки) -
Маршрутизатор-повторитель IQ24ROB
Устройство обеспечивает возможность беспроводной передачи пакетов данных между блоком управления и другими элементами системы IQRC.
Их использование является крайне важным там, где есть сложности в прямой беспроводной связи между блоком управления и другими элементами системы.
Оптимально дополняет сеть распространения сигнала, повышает надежность системы в реальной жизни и помогает приспособиться к часто меняющимся условиям в здании.

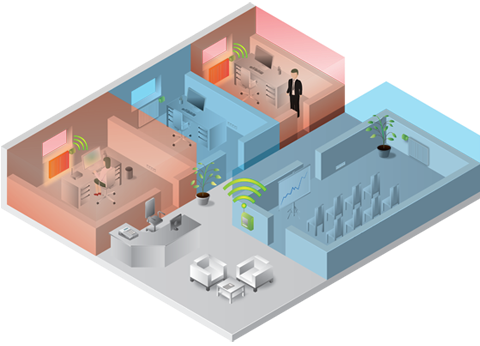

Наша система позволяет интегрировать большое количество элементов. Это позволяет использовать нашу систему управления даже в больших зданиях.
 Технические характеристики
Размеры 98 × 78 × 22 мм Дисплей нет Питание Сеть 230В / Адаптер 6В Мощность радиомодуля 100 мВт Частота 2.4 ГГц Максимальная потребляемая мощность 1 Вт
